应选择几根导线所对应的载流量？

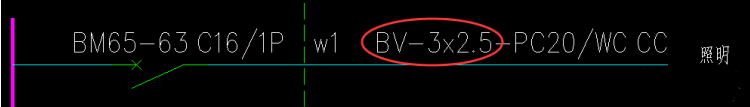

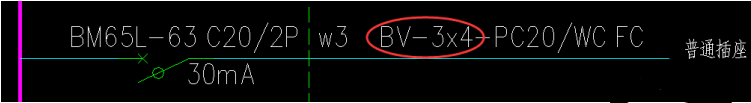

对于单相回路，比如照明、插座回路等，电源线通常为3根：一根L线、一根N线、一根PE线。





在确定了该单相回路断路器的整定值后，需要选导线的截面。而导线截面的选择，是通过选择导线的载流量来确定的。

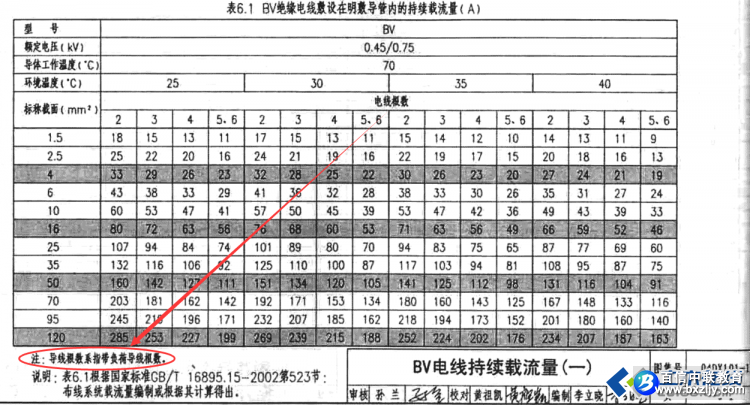

选择导线载流量，查询图集《建筑电气常用数据》04DX101-1，第6-1页。可以看到，电线根数不同，相同导线的载流量也不同。



而我做设计时，所选择的导线根数为2根。有人开始疑问：照明、插座回路不是3根线吗？为何不选择3根电线的载流量呢？
哈哈，注意看图中圈出的小字：导线根数系指带负荷导线根数。

对于单相负荷而言，正常工作情况下，带负荷的导线为L线和N线，也就是只有L线和N线才有电流流过；而PE接地线是没有电流流过的，它只有当出现接地故障时才会有电流。

所以对于单相负荷，这里只需要选择2根导线的载流量即可。

鉴于此，我们同样可以延伸到小型电动机末端电源配线，电动机的电源线为L1、L2、L3、PE线，共4根。而正常工作情况下，只有L1、L2、L3线带有电流。所以对于小型电动机电源配线选择导线载流量时，选择电线根数为3根时的载流量（虽然电源线为4根）。
